产品系列

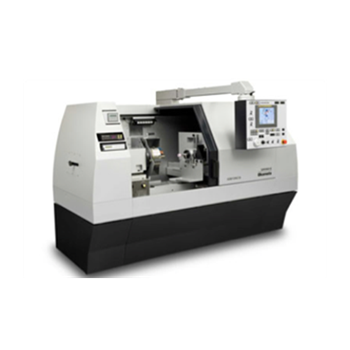

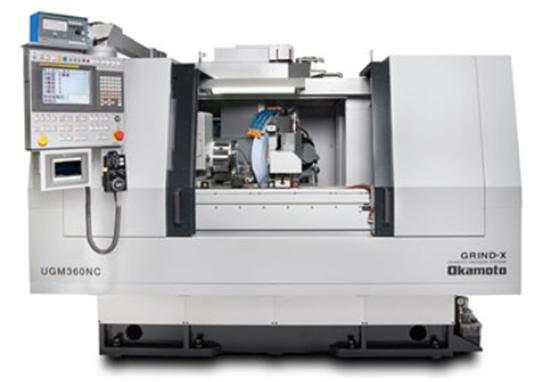

UGM360NC·UGM3100NC
产品理念
搭载外圆，斜面和内孔加工的砂轮轴。一次装夹完成复合加工，缩短加工时间。
产品特点
l 搭载外径，斜面和内孔加工的砂轮轴。一次装夹在自动旋转状态下，可连续进行外圆，端面，内孔磨削等复合加工。附带在线测量及自动补正功能，所以可进行高精度的自动循环加工。
l 机床框架采用T型一体构造。无悬垂，磨削稳定，精度高。
l 利用DD电机驱动控制主轴旋转，准确的定位，保证高精度磨削。

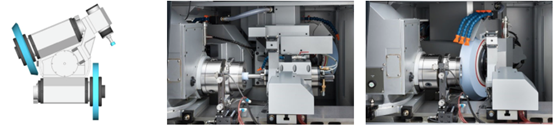

砂轮座内孔磨削端面磨削
规格项目 | 单位 | UGM360NC | UGM3100NC |
外圆用砂轮尺寸（外径x宽x内径） | mm | Φ510x63(OP80)xΦ203.2 | |
工作台左右移动量 | mm | 850 | 1250 |
外圆用砂轮轴马达 | Kw/p | 11.0/4 | |
内圆用砂轮轴马达 | kw | 3.7 | |
机床重量 | kg | 7000 | 7900 |

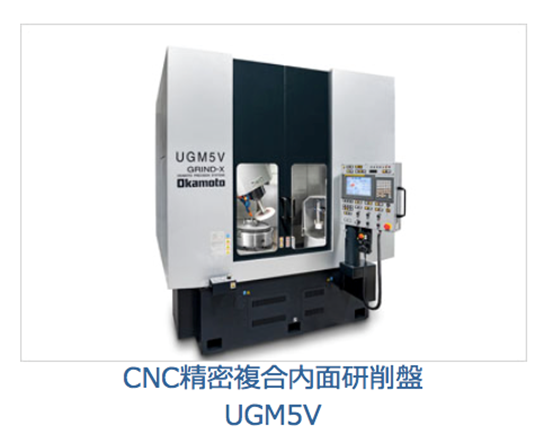

CNC精密立式复合外圆磨床 UGM5V
CNC Vertical Type Universal Grinding Machine
~针对大型工件复合磨削的复合磨床~
CNC精密立式复合外圆磨床 UGM5V
产品系列
UGM5V
产品理念
针对大型工件可进行内孔，外圆和端面连续复合磨削加工的复合磨床。
产品特点
l 可利用一次装夹进行内孔，外圆和端面的磨削。可进行高直角度及圆度的磨削加工。
l 紧凑型设计，节省空间。
l 砂轮轴自动旋转及ATC（Auto Tool Changer）为标准规格。搭载大径砂轮使用的旋转砂轮修整器。

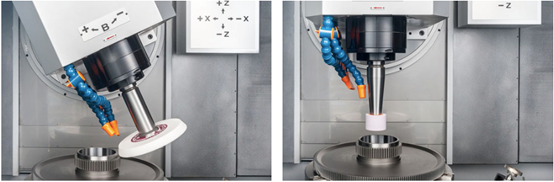

（外，端面磨削）（内孔磨削）
规格
UGM5V标准规格
规格项目 | 单位 | UGM5V |
磨削孔径 | mm | Φ500 |
磨削行程 | mm | 450 |
砂轮轴马达 | kw | 11 |
机床重量 | kg | 9000 |

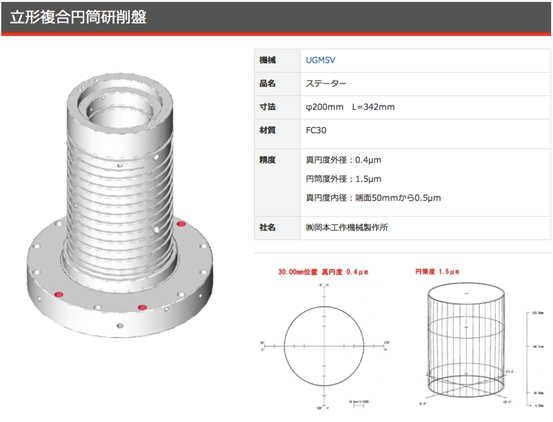

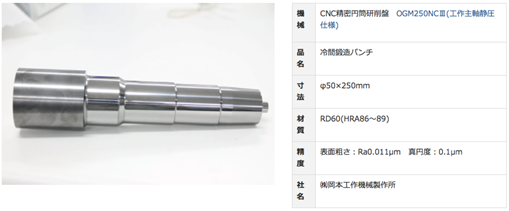

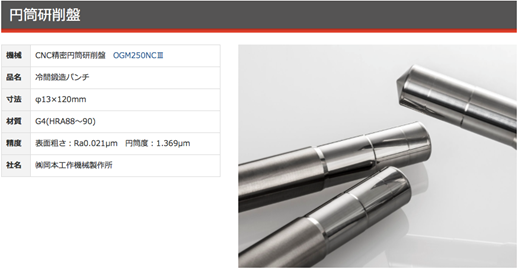

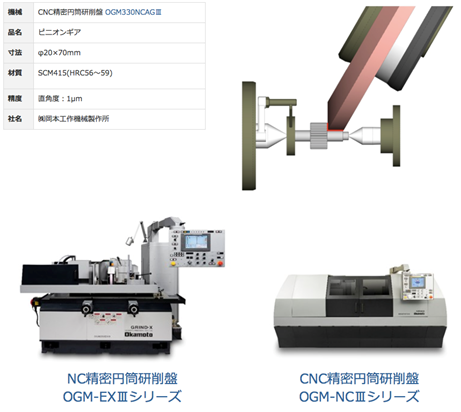

加工工件【外圆】
外圆
使用外圆磨床对圆筒状工件的外圆及端面进行磨削。
利用复合磨床UGM系列可进行外圆，内孔，端面的全自动加工。
CNC立式内圆磨床 IGM4VSP
CNC Vertical Type Internal Grinding Machine Series
~针对大型工件的立式超精密复合磨床~
CNC立式内圆磨床
IGM4VSP
产品系列
IGM4VSP
产品理念
可实现令人惊叹的真圆度的立式复合内圆磨床。
产品特点
l 工作主轴采用气浮轴承，对于内径300mm的工件可达到惊人的真圆度。
l 选配件中配备AWC（Auto Work Changer）
l 砂轮轴手动旋转为标准规格。

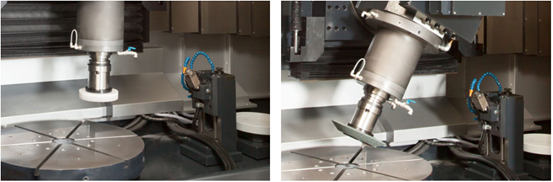

（内孔磨削）（外，端面磨削）
规格
IGM4VSP标准规格
规格项目 | 单位 | IGM4VSP |
磨削孔径 | mm | Φ400 |
磨削行程 | mm | 150 |
砂轮轴马达 | kw | 15 |
机床重量 | kg | 14000 |
规格项目 | 单位 | IGM2MB |
磨削内径 | mm | Φ6~200 |
磨削行程 | mm | 200 |
卡盘护罩内的振动 | mm | Φ350 |
砂轮主轴电机 | kW/P | 3.7/2 |
机床质量 | kg | 3000 |
